Gesmeed gelegeerd staal, ST 37, gesmede ringen en 416 roestvrij hardheid uitgelegd

Wat is gesmeed gelegeerd staal

Gesmeed gelegeerd staal is staal dat is gevormd door de toepassing van drukkracht - hamerslagen of matrijsdrukken - bij verhoogde temperaturen, en waarvan de samenstelling opzettelijke toevoegingen van legeringselementen omvat die verder gaan dan de basisformule van ijzer en koolstof. Veel voorkomende legeringstoevoegingen zijn onder meer chroom, molybdeen, nikkel, vanadium en mangaan, die elk specifieke verbeteringen bijdragen aan mechanische eigenschappen zoals sterkte, taaiheid, hardbaarheid, slijtvastheid of corrosieweerstand.

Het smeedproces zelf is net zo belangrijk als de legeringschemie. Wanneer verwarmd staal onder drukkracht wordt bewerkt, wordt de gegoten korrelstructuur – die holtes, dendritische segregatie en insluitsels bevat die in willekeurige oriëntaties zijn uitgelijnd – afgebroken en verfijnd. De korrels herkristalliseren tot een fijnere, uniformere structuur en de materiaalstroomlijnen (ook wel graanstroom genoemd) komen overeen met de vorm van het smeedwerk. Deze georiënteerde korrelstructuur is het belangrijkste mechanische voordeel van gesmeed gelegeerd staal ten opzichte van gegoten of machinaal uit staaf vervaardigde equivalenten : gesmede onderdelen zijn bestand tegen vermoeidheidsscheuren, schokbelasting en spanning in de richtingen waar de bedrijfsbelastingen het hoogst zijn.

Gesmeed gelegeerd staal omvat een breed scala aan materiaalkwaliteiten. Laaggelegeerde staalsoorten zoals AISI 4140 (chroom-molybdeen) en AISI 4340 (nikkel-chroom-molybdeen) zijn werkpaarden in toepassingen in de automobiel-, olie- en gassector en zware machines. Hooggelegeerd gereedschapsstaal, matrijsstaal en roestvaste soorten worden ook als smeedstukken geproduceerd wanneer de toepassing de microstructurele integriteit vereist die gieten alleen niet op betrouwbare wijze kan bieden.

Wat is ST 37 staal

ST 37 is een aanduiding voor constructiestaal uit het voormalige Duitse DIN-normsysteem, waarbij "ST" constructiestaal aangeeft en "37" verwijst naar de minimale treksterkte van 370 MPa . De kwaliteit is gelijkwaardig aan S235 onder de huidige Europese norm EN 10025 en in grote lijnen vergelijkbaar met ASTM A36 in het Amerikaanse systeem, hoewel de precieze gelijkwaardigheid afhangt van de specifieke subklasse en de warmtebehandelingsomstandigheden.

ST 37 is een koolstofarm, ongelegeerd constructiestaal. Het typische koolstofgehalte ligt onder de 0,17%, waardoor het een goede lasbaarheid en vervormbaarheid heeft, maar de sterkte beperkt ten opzichte van legerings- of warmtebehandelde soorten. De vloeigrens is doorgaans rond 235 MPa en rek bij breuk van ongeveer 26%, wat een materiaal weerspiegelt dat geoptimaliseerd is voor taaiheid en fabricagegemak in plaats van maximaal draagvermogen.

Toepassingen voor ST37 / S235 bevinden zich voornamelijk in de algemene structurele fabricage: bouwframes, bruggen, steunconstructies, machinebases en algemene technische componenten waarbij de belasting gematigd is en lasbaarheid een prioriteit is. Het is geen hardbaar staal en wordt doorgaans niet gebruikt in toepassingen die een hoge weerstand tegen vermoeiing of oppervlaktehardheid vereisen. Wanneer een hogere sterkte nodig is, wordt deze vervangen door S355 (voorheen ST 52) of door legeringssoorten zoals 4140.

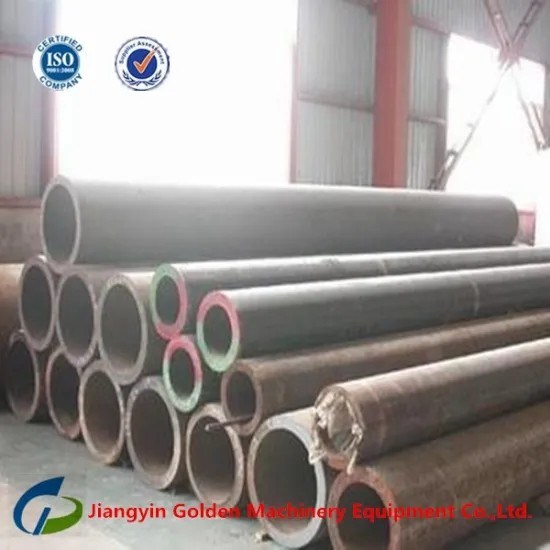

Gesmede stalen ringen : Proces, typen en toepassingen

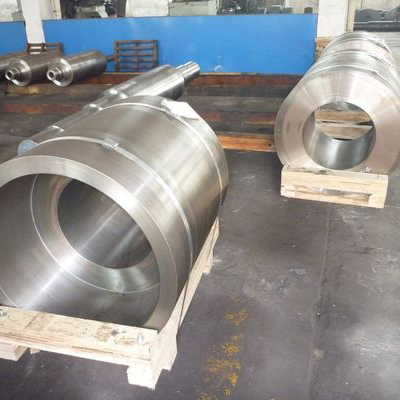

Gesmede stalen ringen zijn ringvormige componenten die worden geproduceerd door middel van ringwalsen - een gespecialiseerd smeedproces waarbij een verwarmde, doorboorde stalen knuppel op een doorn wordt geplaatst en geleidelijk tussen de doorn en een aangedreven rol wordt gerold, waardoor de wanddikte wordt verminderd en de diameter toeneemt terwijl een gecontroleerd dwarsdoorsnedeprofiel behouden blijft. Het proces kan ringen produceren van enkele centimeters tot meer 9 meter doorsnee , afhankelijk van de capaciteit van de apparatuur.

Het ringwalsproces produceert een continue, omtrekskorrelstroom die de geometrie van de ring volgt. Deze oriëntatie is van cruciaal belang voor de prestaties: spanningen in roterende machines, drukvaten en lagerringen werken langs de omtrek, en de uitgelijnde korrelstructuur weerstaat deze spanningen effectiever dan een ring die uit een plaat of staaf is gesneden, waarbij de graanstroom in een vaste lineaire richting loopt die geen verband houdt met de geometrie van het onderdeel.

Soorten gesmede stalen ringen

Gesmede ringen worden geproduceerd in twee primaire dwarsdoorsnedecategorieën:

• Platte ringen (rechthoekige doorsnede): Het meest voorkomende type, gebruikt als flenzen, tandwielplaten, lagerringen en structurele ringen. Na het ringwalsen worden platte ringen doorgaans met warmte behandeld en vervolgens machinaal bewerkt tot de uiteindelijke afmetingen.
• Contourgewalste ringen (geprofileerde doorsnede): Geproduceerd door gebruik te maken van gevormde doornen en axiale rollen om tijdens het walsproces zelf een bijna netvormig profiel te creëren - flenzen, treden, groeven of taps toelopende delen. Contourwalsen vermindert de benodigde hoeveelheid bewerking, minimaliseert materiaalverspilling en kan de graanstroom door het kritieke gedeelte van het profiel verbeteren.

Gemeenschappelijke staalsoorten voor gesmede ringen

De materiaalkeuze voor een gesmede stalen ring is afhankelijk van de werkomgeving en mechanische eisen:

• Koolstofstaal (AISI 1045, 1020): Gebruikt voor flenzen voor algemeen gebruik en structurele ringen waarbij een hoog legeringsgehalte niet vereist is.
• Gelegeerde staalsoorten (AISI 4140, 4340, 8620): Standaardkeuzes voor ringen die onderhevig zijn aan hoge spanning, vermoeiingsbelasting of doorharding vereisen. Gebruikelijk in apparatuur voor olie en gas, mijnbouw en energieopwekking.
• Roestvast staal (304, 316, 17-4 PH): Gebruikt waar corrosiebestendigheid vereist is: chemische verwerking, offshore, voedsel- en farmaceutische apparatuur.
• Gereedschapsstaal en lagerstaal (52100, H13): Geproduceerd als gesmede ringen voor lagerloopvlakken, matrijscomponenten en toepassingen met hoge slijtage die specifieke hardheidsprofielen vereisen.

Waar gesmede stalen ringen worden gebruikt

Gesmede stalen ringen komen voor in vrijwel elke zware industriesector waar roterende, drukhoudende of dragende ringvormige componenten vereist zijn. De belangrijkste toepassingsgebieden zijn onder meer:

• Windturbines: Torenflenzen, hoofdasflenzen en spoed- en gierlagerringen. Eén grote windturbine kan meer dan twintig gesmede ringflenzen bevatten. De vereisten voor de levensduur tegen vermoeiing voor deze componenten – ontworpen voor 20 jaar cyclische belasting – maken gesmeed materiaal tot de standaardspecificatie.
• Olie en gas: Bronflenzen, drukvatmondstukken, onderzeese connectorringen en pijpleidingflenzen. Drukwaarden en materiaaltaaiheid bij lage temperaturen (voor arctische of diepwatertoepassingen) bepalen de keuze voor gesmede of gegoten componenten.
• Lucht- en ruimtevaart: Motorbehuizingen, turbineringen en structurele frames. Superlegeringen van titanium en nikkel worden ook ringgewalst voor onderdelen van hete delen van straalmotoren, volgens dezelfde procesprincipes als staal.
• Mijnbouw en zware machines: Draaikransplaten, brekercomponenten en grote tandwielplaten voor graafmachines en molens.
• Kernenergie: Reactordrukvatringen en onderdelen van stoomgeneratoren, waarbij traceerbaarheid van materialen, niet-destructief testen en gecontroleerde smeedprocedures verplicht zijn.

416 roestvrij staalhardheid: eigenschappen en praktische overwegingen

AISI 416 is een vrij verspanend martensitisch roestvast staal – de meest bewerkbare van alle roestvaste kwaliteiten – verkregen door de toevoeging van zwavel (minimaal 0,15%) aan de standaard 12-13% chroommartensitische samenstelling. De zwavel vormt mangaansulfide-insluitsels die fungeren als spaanbrekers tijdens de bewerking, waardoor de slijtage van het gereedschap en de cyclustijden dramatisch worden verminderd in vergelijking met kwaliteiten als 410 of 420. Het compromis is een verminderde corrosieweerstand en een iets lagere taaiheid in vergelijking met zwavelvrije martensitische kwaliteiten.

Hardheid in gegloeide toestand

In de gegloeide (verzachte) toestand heeft 416 roestvrij staal een typische Brinell-hardheid van 185–200 HB , een treksterkte van ongeveer 515 MPa, en een vloeigrens van ongeveer 275 MPa. Dit is de toestand waarin het materiaal het meest wordt geleverd en bewerkt: de toevoeging van zwavel zorgt ervoor dat het vrij kan snijden in de gegloeide toestand, en de meeste precisiecomponenten worden machinaal bewerkt voordat er enige warmtebehandeling wordt toegepast.

Hardheid na warmtebehandeling

416 roestvrij staal is een hardbare kwaliteit. Door austenitiseren bij 925–1.010 °C, gevolgd door afschrikken en temperen met olie, kan het materiaal op aanzienlijk hogere hardheidsniveaus worden gebracht:

• Conditie H900-equivalent (lage tempertemperatuur, ~175°C): Bereikt een hardheid tot 38–42 HRC (ongeveer 370–400 HB), treksterkte boven 1.200 MPa.
• Temperen middenbereik (400–500°C): Hardheid van ongeveer 28–35 HRC , met verbeterde taaiheid en betere corrosieweerstand dan de toestand met hoge hardheid.
• Hoge ontlaattemperatuur (600–650°C): De hardheid valt naar 22–26 HRC , waardoor de ductiliteit en taaiheid wordt gemaximaliseerd ten koste van de sterkte. Gebruikt waar slagvastheid belangrijker is dan hardheid.

De selectie van de ontlaattemperatuur is van cruciaal belang omdat 416, zoals alle martensitische roestvaste staalsoorten, gevoelig is voor verbrossing door de tempering in het bereik van 425–595°C. Temperen binnen dit venster levert een materiaal op met een slechte slagvastheid ondanks acceptabele hardheidsmetingen. Dit bereik moet worden vermeden ; temperen onder 200°C of boven 600°C levert betere algemene mechanische prestaties op.

Typische toepassingen van 416 roestvrij staal

De combinatie van bewerkbaarheid en hardbaarheid maakt 416 roestvrij staal de standaardkeuze voor hoogvolume, nauwkeurig bewerkte componenten die na warmtebehandeling een matige corrosieweerstand en een gedefinieerd hardheidsniveau vereisen:

• Onderdelen vuurwapens: Triggergroepen, bouten en actiecomponenten waarbij maatnauwkeurigheid, hardheid en corrosiebestendigheid tegelijkertijd vereist zijn en het bewerkingsvolume hoog is.
• Schroeven, moeren en bouten: Bevestigingsmiddelen die meer corrosiebestendigheid vereisen dan koolstofstaal, maar worden geproduceerd op automatische schroefmachines waarbij de door zwavel verbeterde bewerkbaarheid voor productie-efficiëntie zorgt.
• Pompschachten en klepstelen: Toepassingen die oppervlaktehardheid, maatnauwkeurigheid en matige weerstand tegen mild corrosieve media vereisen.
• Tandwielen en bussen: Waar slijtvastheid en hardheid nodig zijn in omgevingen die niet ernstig genoeg zijn om meer corrosiebestendige kwaliteiten zoals 316 of duplex roestvrij staal te vereisen.

Eén belangrijke beperking: de zwaveltoevoegingen van 416 verminderen de corrosieweerstand in vergelijking met niet-vrij verspanende martensitische soorten. Het mag niet worden gespecificeerd voor blootstelling aan chloridehoudende omgevingen, zuren of langdurige onderdompeling in water zonder beschermende coating. Waar een hogere corrosieweerstand nodig is bij een vrij verspanende roestvrij staalsoort, is 303 (austenitisch) het gebruikelijke alternatief, hoewel het niet kan worden gehard door warmtebehandeling.
